自鋰電池問(wèn)世以來(lái)，圍繞它的研究、開發(fā)工作一直不斷地進(jìn)行著，上世紀(jì)90年代末又開發(fā)出鋰聚合物電池，2002年后則推出磷酸鐵鋰電池。
鋰離子電池內(nèi)部主要由正極、負(fù)極、電解質(zhì)及隔膜組成。正、負(fù)極及電解質(zhì)材料不同及工藝上的差異使電池有不同的性能，并且有不同的名稱。目前市場(chǎng)上的鋰離子電池正極材料主要是氧化鈷鋰（LiCoO2），另外還有少數(shù)采用氧化錳鋰（LiMn2O4）及氧化鎳鋰（LiNiO2）作正極材料的鋰離子電池，一般將后兩種正極材料的鋰離子電池稱為“鋰錳電池”及“鋰鎳電池”。新開發(fā)的磷酸鐵鋰電池是用磷酸鐵鋰（LiFePO4）材料作電池正極的鋰離子電池，它是鋰離子電池家族的新成員。
一般鋰離子電池的電解質(zhì)是液體的，后來(lái)開發(fā)出固態(tài)及凝膠型聚合物電解質(zhì)，則稱這種鋰離子電池為鋰聚合物電池，其性能優(yōu)于液體電解質(zhì)的鋰離子電池。
磷酸鐵鋰電池的全名應(yīng)是磷酸鐵鋰鋰離子電池，這名字太長(zhǎng)，簡(jiǎn)稱為磷酸鐵鋰電池。由于它的性能特別適于作動(dòng)力方面的應(yīng)用，則在名稱中加入“動(dòng)力”兩字，即磷酸鐵鋰動(dòng)力電池。也有人把它稱為“鋰鐵（LiFe）動(dòng)力電池”。
1 采用LiFePO4材料作正極的意義
目前用作鋰離子電池的正極材料主要有：LiCoO2、LiMn2O4、LiNiO2及LiFePO4。這些組成電池正極材料的金屬元素中，鈷（Co）最貴，并且存儲(chǔ)量不多，鎳（Ni）、錳（Mn）較便宜，而鐵（Fe）最便宜。正極材料的價(jià)格也與這些金屬的價(jià)格行情一致。因此，采用LiFePO4正極材料做成的鋰離子電池應(yīng)是最便宜的。它的另一個(gè)特點(diǎn)是對(duì)環(huán)境無(wú)污染。
作為充電電池的要求是：容量高、輸出電壓高、良好的充放電循環(huán)性能、輸出電壓穩(wěn)定、能大電流充放電、電化學(xué)穩(wěn)定性能、使用中安全（不會(huì)因過(guò)充電、過(guò)放電及短路等操作不當(dāng)而引起燃燒或爆炸）、工作溫度范圍寬、無(wú)毒或少毒、對(duì)環(huán)境無(wú)污染。采用LiFePO4作正極的磷酸鐵鋰電池在這些性能要求上都不錯(cuò)，特別在大放電率放電（5～10C放電）、放電電壓平穩(wěn)上、安全上（不燃燒、不爆炸）、壽命上（循環(huán)次數(shù)）、對(duì)環(huán)境無(wú)污染上，它是最好的，是目前最好的大電流輸出動(dòng)力電池。
2 LiFePO4電池的結(jié)構(gòu)與工作原理

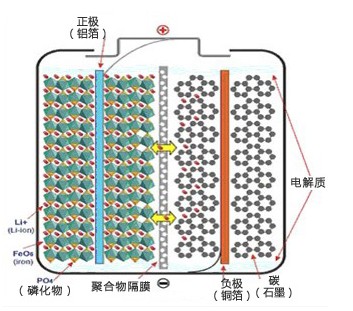

LiFePO4電池的內(nèi)部結(jié)構(gòu)如圖1所示。左邊是橄欖石結(jié)構(gòu)的LiFePO4作為電池的正極，由鋁箔與電池正極連接，中間是聚合物的隔膜，它把正極與負(fù)極隔開，但鋰離子Li+可以通過(guò)而電子e-不能通過(guò)，右邊是由碳（石墨）組成的電池負(fù)極，由銅箔與電池的負(fù)極連接。電池的上下端之間是電池的電解質(zhì)，電池由金屬外殼密閉封裝。
圖1 LiFePO4電池內(nèi)部結(jié)構(gòu)
LiFePO4電池在充電時(shí)，正極中的鋰離子Li+通過(guò)聚合物隔膜向負(fù)極遷移；在放電過(guò)程中，負(fù)極中的鋰離子Li+通過(guò)隔膜向正極遷移。鋰離子電池就是因鋰離子在充放電時(shí)來(lái)回遷移而命名的。
3 LiFePO4電池主要性能
LiFePO4電池的標(biāo)稱電壓是3.2V、終止充電電壓是3.6V、終止放電壓是2.0V。由于各個(gè)生產(chǎn)廠家采用的正、負(fù)極材料、電解質(zhì)材料的質(zhì)量及工藝不同，其性能上會(huì)有些差異。例如同一種型號(hào)（同一種封裝的標(biāo)準(zhǔn)電池），其電池的容量有較大差別（10%～20%）。
磷酸鐵鋰動(dòng)力電池主要性能列于表1。為了與其他可充電電池的相比較，也在表中列出其他種類可充電電池性能。這里要說(shuō)明的是，不同工廠生產(chǎn)的磷酸鐵鋰動(dòng)力電池在各項(xiàng)性能參數(shù)上會(huì)有一些差別；另外，有一些電池性能未列入，如電池內(nèi)阻、自放電率、充放電溫度等。
表1 磷酸鐵鋰動(dòng)力電池主要性能參數(shù)
磷酸鐵鋰動(dòng)力電池的容量有較大差別，可以分成三類：小型的零點(diǎn)幾到幾毫安時(shí)、中型的幾十毫安時(shí)、大型的幾百毫安時(shí)。不同類型電池的同類參數(shù)也有一些差異。這里再介紹一種目前應(yīng)用較廣的小型標(biāo)準(zhǔn)圓柱形封裝的磷酸鐵鋰動(dòng)力電池的參數(shù)。其外廓尺寸：直徑為18mm、高650mm（型號(hào)為18650），其參數(shù)性能如表2所示。
表2 小型標(biāo)準(zhǔn)圓柱形封裝的磷酸鐵鋰動(dòng)力電池的參數(shù)
4 過(guò)放電到零電壓試驗(yàn)
采用STL18650（1100mAh）的磷酸鐵鋰動(dòng)力電池做過(guò)放電到零電壓試驗(yàn)。試驗(yàn)條件：用0.5C充電率將1100mAh的STL18650電池充滿，然后用1.0C放電率放電到電池電壓為0C。再將放到0V的電池分兩組：一組存放7天，另一組存放30天；存放到期后再用0.5C充電率充滿，然后用1.0C放電。最后比較兩種零電壓存放期不同的差別。
試驗(yàn)的結(jié)果是，零電壓存放7天后電池?zé)o泄漏，性能良好，容量為100%；存放30天后，無(wú)泄漏、性能良好，容量為98%；存放30天后的電池再做3次充放電循環(huán)，容量又恢復(fù)到100%。
這試驗(yàn)說(shuō)明該電池 即使出現(xiàn)過(guò)放電（甚至到0V），并存放一定時(shí)間，電池也不泄漏、損壞。這是其他種類鋰離子電池不具有的特性。
5 磷酸鐵鋰電池的特點(diǎn)
通過(guò)上述介紹，LiFePO4電池可歸納下述特點(diǎn)。
高效率輸出：標(biāo)準(zhǔn)放電為2～5C、連續(xù)高電流放電可達(dá)10C，瞬間脈沖放電（10S）可達(dá)20C；
高溫時(shí)性能良好：外部溫度65℃時(shí)內(nèi)部溫度則高達(dá)95℃，電池放電結(jié)束時(shí)溫度可達(dá)160℃，電池的結(jié)構(gòu)安全、完好；
即使電池內(nèi)部或外部受到傷害，電池不燃燒、不爆炸、安全性最好；
極好的循環(huán)壽命，經(jīng)500次循環(huán)，其放電容量仍大于95%；
過(guò)放電到零伏也無(wú)損壞；
可快速充電；
低成本；
對(duì)環(huán)境無(wú)污染。
6 磷酸鐵鋰動(dòng)力電池的應(yīng)用
由于磷酸鐵鋰動(dòng)力電池具有上述特點(diǎn)，并且生產(chǎn)出各種不同容量的電池，很快得到廣泛地應(yīng)用。它主要應(yīng)用領(lǐng)域有：
大型電動(dòng)車輛：公交車、電動(dòng)汽車、景點(diǎn)游覽車及混合動(dòng)力車等；
輕型電動(dòng)車：電動(dòng)自行車、高爾夫球車、小型平板電瓶車、鏟車、清潔車、電動(dòng)輪椅等；
電動(dòng)工具：電鉆、電鋸、割草機(jī)等；
遙控汽車、船、飛機(jī)等玩具；
太陽(yáng)能及風(fēng)力發(fā)電的儲(chǔ)能設(shè)備；
UPS及應(yīng)急燈、警示燈及礦燈（安全性最好）；
替代照相機(jī)中3V的一次性鋰電池及9V的鎳鎘或鎳氫可充電電池（尺寸完全相同）；
小型醫(yī)療儀器設(shè)備及便攜式儀器等。
這里舉一個(gè)用磷酸鐵鋰動(dòng)力電池替代鉛酸電池的應(yīng)用實(shí)例。采用36V/10Ah（360Wh）的鉛酸電池，其重量12kg，充一次電可行走約50km，充電次數(shù)約100次，使用時(shí)間約1年。若采用磷酸鐵鋰動(dòng)力電池，采用同樣的360Wh能量（12個(gè)10Ah電池串聯(lián)組成），其重量約4kg，充電一次可行走80km左右，充電次數(shù)可達(dá)1000次，使用壽命可達(dá)3～5年。雖然說(shuō)磷酸鐵鋰動(dòng)力電池的價(jià)格較鉛酸電池高得多，但總的經(jīng)濟(jì)效果還是采用磷酸鐵鋰動(dòng)力電池更好，并且在使用上更輕便。
評(píng)論表單加載中...
